产品概述：
WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
产品特点
装配简单，更换方便；
压簧式感温元件，抗振性能好；
测温范围大；
机械强度高，耐压性能好。

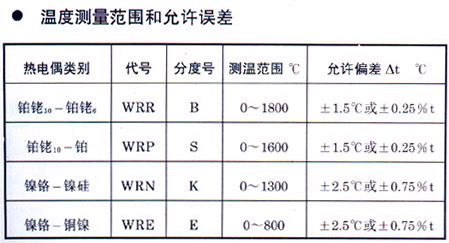

测量温度及允差
热电偶类别 代号 分度号 ***高温度 测量温度 允许偏差△t℃
铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t
|
名称 |
极性 |
代号 |
名义化学成份% |
|
PE |
Rh |
|
铂铑10-铂 |
铂铑10合金丝 |
正极 |
SP |
90 |
10 |
|
铂丝 |
负极 |
SN |
100 |
0 |
|
铂铑13-铂 |
铂铑13合金丝 |
正极 |
RP |
87 |
13 |
|
铂丝 |
负极 |
RN |
100 |
0 |
|
铂铑30-铂铑6 |
铂铑30合金丝 |
正极 |
BP |
70 |
30 |
|
铂铑6合金丝 |
负极 |
BN |
94 |
6 |
（2）偶丝直径及允许偏差、分度号。
偶丝的直径及允许偏差、分度号符合下表规定：
偶丝的圆度不得超过直径的允许偏差：
|
名称 |
分度号 |
直径 |
允许偏差 |
|
铂铑10-铂 |
S |
0.5 |
-0.020 |
|
铂铑13-铂 |
R |
0.5 |
-0.015 |
|
铂铑30-铂铑6 |
B |
0.5 |
-0.015 |
（3）铂铑热电偶丝的******标准、测量范围及温度允许偏差：
|
名称 |
******标准 |
等级 |
使用温度范围 |
允许偏差 |
|
铂铑10-铂 |
GB/T3772-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+(t-1100)*0.003] ℃ |
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
|
铂铑13-铂 |
GB/T1598-1998 |
Ⅰ |
0℃～1100℃ |
±1 ℃ |
|
Ⅰ |
1100℃～1600℃ |
±[1+(t-1100)*0.003] ℃ |
|
Ⅱ |
0℃～600℃ |
±1.5 ℃ |
|
Ⅱ |
600℃～1600℃ |
±0.25 %t |
|
铂铑30-铂铑6 |
GB/T2902-1998 |
Ⅱ |
600℃～1700℃ |
±0.25 %t |
|
Ⅲ |
600℃～800℃ |
±4 ℃ |
|
Ⅲ |
800℃～1700℃ |
±0.5%t |
注：t为被测温度（℃）

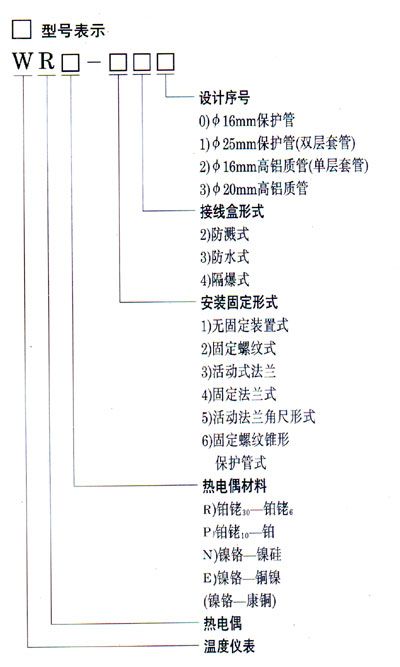

型号表示：
主要技术参数：
